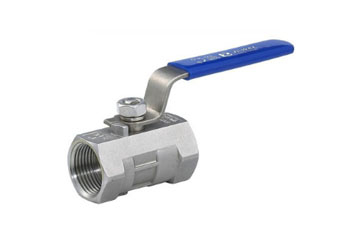

球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向。【一片式球阀】【二片式内螺纹球阀】【三片式内螺纹球阀】是近年来被广泛采用的一种新型阀门，此阀一般水平安装。
①一片式球阀技术参数：
②公称压力：1.6-6.4MPa
③适用稳定范围：-20～232℃～350℃
④适用介质：水、油、气及某些腐蚀性液体(W。O。G)
⑤螺纹类型：G。NPT。BSPT。BSP。DI259/2999
一片式球阀主要零部件材料：
零件名称 | 材质 |
密封圈 | 聚四氟乙烯PTFE |
球体 | 不锈钢SS316 |
密封垫 | |
阀盖 | |
阀体 | 不锈钢CF8M |
阀杆 | |
止推垫圈 | |
填料 | |
填料压盖螺母 | 不锈钢SS304 |
垫圈 | |
阀杆螺母 | |
手柄套 | 塑料PLASTIC |
手柄 |
主要外形连接尺寸：
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 103 | 103 | 127 | 127 |
