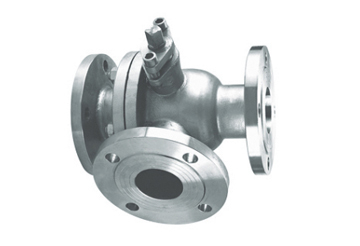

一、用途和性能规范
本阀适用于工作温度≤150℃的水、蒸汽或油类介质的管路上，用来转换流向及接通或截断路中介质。
二、作用原理及结构说明
结构为法兰连接，体积外形小，流体阻力小，流量大，转换方向快等优点。本球阀有四只密封圈，因此球体旋转任何一个方向都具有可靠的密封性，并可调节密封圈的位置，达到所需目的。而本球阀以聚四氟乙烯(塑料王)为密封材料，所以密封性能好而稳定，维修方便，开启和关闭只要旋转手柄90’便可转换任何流体方向。
一、主要性能规范
型 号 | 公称压力 | 试验压力Ps(MPa) | 工作压力 | 工作温度 (℃) | 适用介质 | |
PN(MPa) | 液体密封 | 壳体强度 | 密封气体 | |||
Q44F-16C/16P/16R | 1．6 | 1．76 | 2．4 | 0．6 | ≤150℃ | C类适用：油、水、蒸汽等 |
Q44F-25C/25P/25R | 2．5 | 2．75 | 3．75 | 0．6 | ≤150℃ | P类适用：弱腐蚀性介质 |
Q44F-40C/40P/40R | 4．0 | 4．4 | 6．4 | 0．6 | ≤150℃ | R类适用：腐蚀性介质，硝酸类 |
二、 主要零件材料
零 件 名 称 | 阀 体 | 球体、阀杆 | 密 封 圈 |
Q44F-16C、Q44F-25C、Q44F-40C | WCB | 2Crl3 | 聚四氟乙烯(F4)或 |
Q44F-16P、Q44F-25P、Q44F-40P | ZG0Crl8Ni9 | 0Crl8Ni9 | 增强聚四氟乙烯 |
Q44F-16R、Q44F-25R，Q44F-40R | ZGOCrl8Ni12M02 | 0Crl8Nil2M02 |
三、主要外形尺寸 、连接尺寸
型号 | 公称通径 | 尺 寸(mm) | |||||||||
DN | L | L2 | D | D1 | D2 | b | f | Z-d | H | W | |
Q44F-16C(P)(R) | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4 — 14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-18 | 182 | 240 | |
65 | 260 | 130 | 180 | 145 | 120 | 18 | 3 | 4-18 | 193 | 270 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 350 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 500 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 600 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 1000 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1300 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1700 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 2100 | |
